Una maniobra de patio no empieza cuando el remolcador se mueve. Empieza en el punto de acople, en el instante en que dos piezas de acero deben alinearse, cerrarse y quedar firmes antes de que exista cualquier movimiento de carros. Ese componente —el acoplador— es el que convierte a un remolcador ferroviario en un equipo capaz de mover un carro con seguridad, y también es el que, cuando no se verifica correctamente, convierte una maniobra rutinaria en un incidente.

En la mayoría de los patios industriales de México, el acoplador que equipan tanto los carros ferroviarios como los remolcadores modernos sigue el estándar AAR, definido por la Asociación Americana de Ferrocarriles (AAR, por sus siglas en inglés, Association of American Railroads). Es el sistema de enganche automático que domina la operación ferroviaria en Norteamérica desde hace más de un siglo, y es también el que determina buena parte de lo que un remolcador puede o no puede hacer dentro de una planta.

Este artículo explica qué es el acoplador AAR, cómo funciona en un remolcador ferroviario tipo Shuttlewagon, qué debe verificar el operador antes de cada maniobra y por qué su alineación y estado influyen directamente en el desempeño real de arrastre, especialmente en curva y en pendiente. El objetivo no es memorizar un mecanismo: es entender por qué este componente merece la misma atención que cualquier otro sistema crítico del equipo.

Qué es el acoplador AAR y por qué es el estándar en la operación ferroviaria

El acoplador AAR es un sistema de enganche automático diseñado para conectar dos vagones, o un vagón con un equipo de maniobra, mediante un mecanismo de cierre que se activa por impacto: los dos herrajes (la pieza articulada que se abre y se cierra en la cabeza del acoplador) se juntan al contacto y quedan trabados sin que una persona tenga que intervenir físicamente en el punto de unión. Esa característica no es un detalle menor: la propia normativa ferroviaria exige que el acoplamiento sea automático por impacto y que el desacople pueda hacerse sin que nadie deba colocarse entre los vagones.

Para un remolcador ferroviario, operar bajo el estándar AAR significa una cosa muy concreta en el día a día de un patio industrial: el equipo puede conectarse directamente con cualquier carro de la red ferroviaria, sin adaptadores, sin piezas intermedias y sin depender de que el carro cuente con un sistema propietario. Esa compatibilidad universal es la razón por la que el estándar sobrevive prácticamente sin cambios desde su masificación: cualquier carro que llega a una planta, sin importar el ferrocarril de línea que lo entregó, se acopla con el mismo tipo de herraje.

Para un jefe de patio, esto se traduce en una ventaja operativa que rara vez se explica en esos términos: no hay que clasificar carros por tipo de acoplador antes de decidir qué equipo los mueve. El remolcador llega, alinea, acopla y arrastra. La complejidad queda del lado del mantenimiento del sistema, no de la operación diaria.

Del acoplador Janney al estándar AAR actual

El acoplador automático de herraje que hoy se conoce como estándar AAR desciende directamente del diseño patentado por Eli Janney a finales del siglo XIX, pensado para sustituir los sistemas de enganche manual que obligaban al personal a colocarse entre los vagones durante el acople. La adopción del acoplador Janney redujo de forma drástica los accidentes de manos y cuerpo en la maniobra ferroviaria, y ese principio de seguridad —acoplar sin intervención física directa en el punto de unión— sigue siendo el fundamento del diseño actual.

La AAR ha mantenido y actualizado el estándar a través de sus manuales de especificaciones y prácticas recomendadas, que cubren desde la geometría del herraje hasta los materiales de fundición aceptados para su fabricación. Para efectos prácticos de un patio industrial, lo relevante no es la fecha de cada revisión normativa, sino que el estándar se mantiene vigente, es ampliamente reconocido por operadores, talleres y fabricantes de equipo en México y Estados Unidos, y es el mismo lenguaje mecánico que usan tanto los carros de la red ferroviaria como los remolcadores diseñados para trabajar con ella.

Cómo funciona en un remolcador: posicionamiento, cierre y liberación

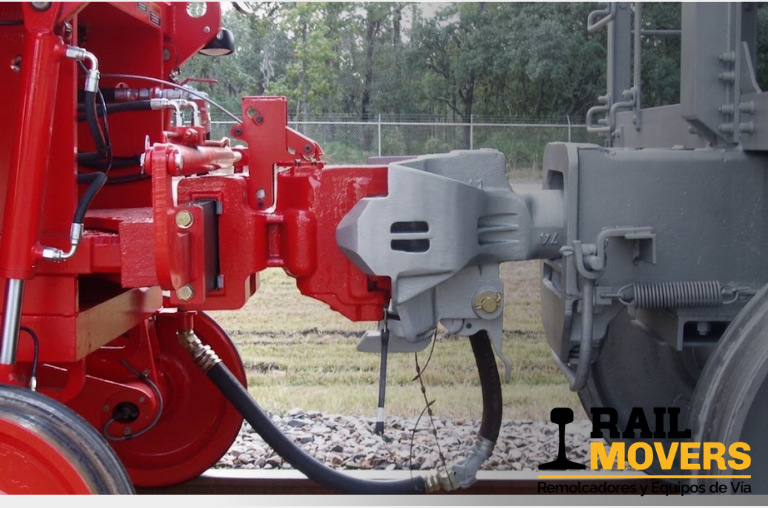

En un remolcador ferroviario moderno, el acoplador no es una pieza fija: es un componente deslizante, controlado desde la consola del operador, que puede moverse lateralmente para alinearse con el carro antes del contacto. Esa capacidad de posicionamiento es lo que permite acoplar sin tener que mover el remolcador completo en incrementos milimétricos, corrigiendo la posición del carro en lugar de la del equipo.

El procedimiento, en su lógica general, sigue una secuencia consistente en la mayoría de los remolcadores tipo Shuttlewagon: el operador aproxima el equipo al carro seleccionado, observa la posición del acoplador —habitualmente apoyado en un espejo o cámara— y utiliza el interruptor de posicionamiento en la consola de control para desplazar el acoplador de lado a lado hasta alinearlo con el del carro. Una vez alineados, el remolcador avanza lentamente hasta que ambos herrajes hacen contacto y se cierran automáticamente por el impacto del acercamiento. No hay, en este paso, intervención manual sobre el punto de unión.

La liberación funciona en sentido inverso y con el mismo principio de seguridad: el elevador del seguro de herraje, un mecanismo de varilla, levanta el bloque que mantiene cerrado el herraje para que este pueda abrirse dentro de la cabeza del acoplador sin que nadie deba colocarse entre el equipo y el carro. En los remolcadores equipados con control desde consola, esta liberación se activa con el mismo tipo de interruptor de posicionamiento, lo que reduce todavía más la necesidad de intervención física directa en el punto de acople.

Esta arquitectura —acoplador deslizante, control remoto de posicionamiento y cierre automático por impacto— es la que permite que un remolcador se conecte con estándar AAR directamente al carro, sin adaptadores ni sistemas de transferencia de peso adicionales entre ambos equipos. La conexión es, en ese sentido, tan robusta como la que existiría entre dos carros de la misma composición ferroviaria.

Verificación antes de cada maniobra: lo que debe confirmar el operador

El acoplador es, junto con el sistema de frenos de aire, uno de los componentes que un operador debe verificar antes de mover el primer carro del turno. No porque falle con frecuencia, sino porque cuando falla lo hace en el peor momento posible: con el carro ya en movimiento. La revisión no es compleja, pero exige método y no debe saltarse aunque la maniobra parezca rutinaria.

La secuencia de verificación, alineada con las prácticas que se enseñan en la capacitación de operadores de remolcadores y en los procedimientos de acoplamiento seguro del propio fabricante, sigue tres momentos claros:

1. Inspección visual previa: el operador confirma que el herraje esté íntegro, sin deformaciones ni desgaste visible en el punto de contacto, y que el seguro de herraje —el bloque que cae en posición al cerrarse y evita el desacople— esté presente y funcional. También se revisa la manguera de freno de aire y su cabeza de acoplamiento, ya que suele acoplarse en el mismo procedimiento.
2. Alineación y contacto controlado: el acoplador se posiciona con el interruptor correspondiente, se verifica visualmente la alineación con el carro y el remolcador se aproxima a velocidad reducida hasta el cierre automático.
3. Prueba de resistencia: una vez cerrado, el operador se aleja lentamente del carro. Debe sentirse una resistencia notable que confirme que los acopladores quedaron unidos. La ausencia de esa resistencia es la señal más clara de un acople incompleto, y ninguna maniobra debe iniciar hasta confirmarla.

Este último paso es, en la práctica, el que con más frecuencia se omite bajo presión de tiempo, y también el que evita el mayor número de incidentes: un acople que parece cerrado a simple vista puede no estarlo, y la diferencia solo se confirma con la prueba de tensión, nunca con la inspección visual por sí sola.

Cuando la maniobra involucra más de un carro, la verificación se extiende a cada unión del consist (el conjunto de carros ferroviarios que se mueven como una sola composición): además del acople mecánico, debe confirmarse la conexión de la línea neumática entre unidades —la tubería que transmite la presión de aire al sistema de frenos de cada carro— y la ausencia de fugas. Un carro sin freno funcional dentro del consist no solo representa un riesgo de seguridad: cambia la distancia real de detención de toda la maniobra, y esa diferencia no siempre es evidente para el operador hasta que ya es necesaria.

Las advertencias operativas son consistentes en toda la documentación del fabricante: nunca colocar ninguna parte del cuerpo entre el acoplador y la orilla del carro, usar siempre la palanca desacopladora para abrir el herraje, y detener por completo el movimiento antes de intentar acoplar o desacoplar mangueras de aire de forma manual. Son reglas simples, pero su cumplimiento sistemático —no ocasional— es lo que distingue a una operación de patio madura de una que opera por costumbre.

Arrastre en curva y pendiente: el papel del acoplador en el desempeño real

Cuando se habla del desempeño de un remolcador en patio, la conversación suele concentrarse en el equipo: su tren motriz, sus llantas, su sistema hidráulico. El acoplador rara vez aparece en esa conversación, y sin embargo es el punto exacto donde la fuerza generada por el equipo se transmite —o se pierde— hacia el carro que se está moviendo. Un remolcador puede estar en condiciones óptimas y, aun así, arrastrar con menos eficiencia de la esperada si el punto de acople no está correctamente alineado.

En vía recta y terreno plano, esa transmisión de fuerza es prácticamente directa. El problema aparece en curva y en pendiente, donde el acoplador ya no trabaja alineado con el eje longitudinal del remolcador y del carro, sino con un ángulo de desplazamiento lateral que varía según el radio de la curva. Ese ángulo introduce un componente de fuerza que no contribuye al arrastre útil: parte de la energía se consume en la propia geometría del acople en lugar de transmitirse como tracción efectiva hacia el carro.

El diseño deslizante del acoplador —la capacidad de desplazarse lateralmente que se describió antes— existe precisamente para absorber parte de esa desalineación sin que el sistema quede sometido a esfuerzos concentrados en un solo punto. Pero ese rango de desplazamiento tiene un límite físico. Cuando la curva es más cerrada de lo que el rango del acoplador puede compensar, o cuando el desgaste del propio herraje ha reducido su tolerancia de movimiento, la maniobra empieza a generar fuerzas de tensión y compresión (lo que en la práctica ferroviaria se conoce como fuerzas de tracción y empuje) más irregulares, con picos de carga que no existirían en una alineación correcta.

Esto tiene tres consecuencias operativas concretas, ninguna de ellas menor para quien planea la maniobra:

• Desgaste acelerado del sistema de acople en los patios con curvas cerradas o cambios de vía frecuentes, lo que reduce la vida útil del herraje y del resto del sistema de amortiguamiento del acoplador.
• Menor eficiencia de arrastre percibida en tramos con curva pronunciada o pendiente, incluso cuando el remolcador opera dentro de sus condiciones normales, porque parte del esfuerzo se pierde en la geometría del acople.
• Mayor sensibilidad a errores de alineación durante el acoplamiento inicial, ya que un carro mal alineado al momento de acoplar entra a la curva con un desfase adicional al que ya impone la geometría de la vía.

Vale la pena una precisión que evita comparaciones injustas: el reto de la geometría en curva no es exclusivo de los remolcadores. Cualquier equipo de tracción ferroviaria —incluidas las locomotoras— enfrenta el mismo principio físico en el punto de acople. La diferencia está en el tipo de maniobra: la locomotora resuelve trayectos largos con curvas generalmente más amplias, mientras que el remolcador trabaja en patios industriales donde los radios de curvatura suelen ser más cerrados y los cambios de dirección más frecuentes, lo que exige que la alineación del acoplador se revise con mayor regularidad, no porque el equipo sea menos capaz, sino porque el entorno de operación lo demanda con más frecuencia.

Por esta razón, el diseño de acople directo bajo estándar AAR —sin sistemas adicionales de transferencia de peso entre el remolcador y el carro— simplifica la cadena de componentes que puede introducir holgura o desalineación adicional. Cuantas menos piezas intermedias existan entre el punto de tracción y el carro, menos variables hay que controlar para mantener un arrastre consistente en curva.

Errores comunes y su impacto en seguridad y continuidad operativa

La mayoría de los incidentes relacionados con el sistema de acople no ocurren por una falla catastrófica del componente, sino por la acumulación de decisiones pequeñas que se toman bajo presión de tiempo. Reconocerlas es más útil que memorizar el mecanismo, porque son las que efectivamente aparecen en un patio en operación.

El error más frecuente es omitir la prueba de resistencia después del acople, confiando en que el cierre automático por impacto garantiza una unión firme. No siempre es así: un herraje con desgaste en el punto de contacto, o una alineación imperfecta al momento del acercamiento, puede producir un acople parcial que se percibe como cerrado a simple vista y que se libera con el primer movimiento de tensión. La consecuencia no es solo el riesgo de separación en marcha: es la pérdida de control sobre la posición exacta del carro dentro del patio, con el reacomodo y el tiempo muerto que eso implica.

El segundo error, más silencioso, es postergar el reemplazo de un seguro de herraje desgastado porque el acoplador “sigue cerrando”. El seguro es la pieza que impide que el herraje se abra por vibración o por las propias fuerzas de tracción y empuje durante la maniobra; su desgaste no siempre es visible sin una inspección deliberada, y su falla no se manifiesta hasta que el carro ya está en movimiento. Es, junto con la manguera de freno de aire, uno de los componentes que debe entrar en cualquier programa de inspección preoperacional, no solo en el mantenimiento programado por horas.

El tercer error es operar con un ángulo de acople forzado, es decir, intentar acoplar en curvas o alineaciones que exceden el rango de desplazamiento lateral del acoplador, generalmente para evitar reposicionar el remolcador o el carro. El acople puede lograrse, pero queda sometido a un esfuerzo lateral constante que acelera el desgaste tanto del herraje como del sistema de amortiguamiento del acoplador, y que en algunos casos deriva en desacoples espontáneos durante la maniobra.

El costo operativo de estos errores rara vez se mide en una sola maniobra fallida. Se mide en paros no programados para inspección o reparación, en refacciones que se reemplazan de forma reactiva en lugar de planeada, y en la exposición innecesaria del personal de piso cuando un acople incompleto obliga a una intervención manual que el propio diseño del sistema busca evitar.

Qué debe integrar un programa de mantenimiento del sistema de acoplamiento

Tratar el acoplador como un sistema, y no como una pieza aislada, es la diferencia entre un programa de mantenimiento que previene fallas y uno que solo reacciona a ellas. Un programa consistente combina cuatro elementos que se refuerzan entre sí.

Ninguno de estos cuatro elementos sustituye a los otros. Un remolcador con refacciones disponibles pero sin un operador capacitado para reconocer un acople parcial sigue expuesto al mismo riesgo que uno sin refacciones. Y un operador bien capacitado, trabajando con un herraje que debió reemplazarse hace semanas, tampoco puede compensar por completo un componente desgastado.

El equipo y la infraestructura del patio tampoco son decisiones separadas del sistema de acople: los radios de curvatura, las pendientes y el estado general de la vía determinan con qué frecuencia el acoplador trabaja cerca del límite de su rango de desplazamiento. Un patio con curvas cerradas y cambios de vía frecuentes exige una inspección más frecuente del sistema de acople que uno con trazado amplio, independientemente de las horas de operación acumuladas por el remolcador.

La comparación con una locomotora vuelve a ser útil aquí, sin que sea una competencia entre equipos: la locomotora resuelve el trayecto largo entre patios o terminales, generalmente en vía con curvas más amplias; el remolcador resuelve la maniobra interna, con curvas más cerradas y un número mucho mayor de ciclos de acople y desacople por turno. Esa diferencia de uso es, precisamente, la razón por la que el sistema de acople de un remolcador debe inspeccionarse con una disciplina propia, ajustada a la intensidad real de su operación, y no bajo el mismo criterio que se aplicaría a un equipo de línea.

Evaluar el sistema de acople de un remolcador, sus condiciones de uso en el patio y el plan de mantenimiento que lo respalda es un ejercicio que conviene revisar con acompañamiento técnico, particularmente cuando se está por incorporar un equipo nuevo o cuando la operación ha cambiado de intensidad. En Rail Movers, ese acompañamiento parte de entender la operación real del patio antes de hablar de equipo. Para evaluar el sistema de acoplamiento de tu remolcador o la selección de un equipo nuevo, visita www.rail-movers.com.
